Hydrocyklon

Hydrocyklon to urządzenie, które wykorzystuje siłę odśrodkową przemieszczającej się wewnątrz hydrocyklonu mieszaniny w celu oddzielenia składników ciężkich i lekkich. Służy do oczyszczania i zagęszczania osadów, klarowania, wzbogacania i separacji cząstek ciał stałych. Stanowi skuteczne rozwiązanie w procesie zagęszczania osadów piasku, węgla, czy innych surowców mineralnych. Hydrocyklon rozdziela cząstki stałe według rozmiarów – wówczas cząstki o większej masie poruszają się w stronę ścian zewnętrznych, a następnie do wylotu dolnego. Cząstki o mniejszej masie pozostają natomiast bliżej osi i poruszają się w stronę wylotu górnego.

Urządzenie może rozdzielać od siebie dwa niemieszające się ze sobą fazy, np.:

  • ciecz – ciało stałe – np. woda i piasek
  • ciecz – ciecz – np. olej i woda

Sposób działania hydrocyklonu opiera się na wprowadzeniu zawiesiny do korpusu urządzenia, w którym następuje zmiana kierunku na wir, który tworzy siłę odśrodkową. W wyniku działania siły odśrodkowej, ciężkie cząstki ciała stałego lub gęstszą część substancji płynnej przesuwają się w kierunku ścianek urządzenia. W ten sposób odseparowywana jest faza lekka, która przedostaje się do przelewu (górny wylot), faza ciężka przesuwa się w stronę stożkowej części urządzenia i wydostaje się wylewem (dolny wylot).

Ekonomiczna eksploatacja

Hydrocyklon to urządzenie pracujące w sposób pasywny, nie zawiera żadnych części ruchomych. Jest to bardzo ekonomiczne rozwiązanie, dzięki prostocie konstrukcji oraz ciągłej pracy w stabilnych warunkach. Wykorzystuje wyłącznie jedno źródło energii (pompę), jest rozwiązaniem sprawdzonym i skutecznym. Hydrocyklon znalazł szerokie zastosowanie w nowoczesnej technologiach produkcji, szczególnie w przeróbce minerałów.. Wykorzystywany jest min.:

  • w procesie klasyfikacji, gdzie wydziela się odpowiednie uziarnienie materiału kierowanego do flotacji
  • w odmulaniu i odpopielaniu
  • w instalacjach ochrony środowiska (min. odpiaszczanie ścieków)
  • w odwadnianiu, do zagęszczania i wydzielania piasku z ziarnistych zawiesin
  • we wzbogacaniu węgla

Hydrocyklon jest powszechnie wykorzystywany w wielu branżach. Znajduje swoje zastosowanie w przemyśle petrochemicznym, papierniczym, cukrowniczym, farmaceutycznym, wydobywczym i w wielu procesach z zakresu technologii żywności.

Prostota użytkowania

Największą zaletą urządzenia jest prosta konstrukcja, o niewielkich gabarytach. Ułatwia to znacznie transport i instalację na każdej powierzchni. Wysoka wydajność sprawia, że hydrocyklon może pracować w sposób ciągły, zużywając w tym czasie niewielką ilość energii. To aspekty, które są szczególnie cenione w pracy tego urządzenia.

Zalety:

  • wysoka wydajność i skuteczność działania
  • wykonanie z trwałych elementów
  • solidna konstrukcja, gwarantująca wieloletnie użytkowanie

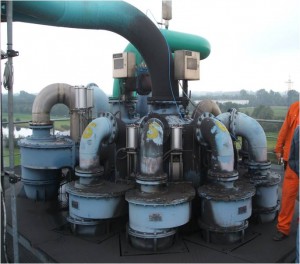

  • posiada dużą łatwość łączenia w baterie i operacyjnego dostosowania do zmiennych przerobów
  • charakteryzuje się możliwością klasyfikacji w szerokim zakresie ziarnowym
  • niewielkie rozmiary urządzenia gwarantują dużą wydajność jednostkową

Hydrocyklony marki KREBS

W swojej ofercie posiadamy hydrocyklony marki KREBS, które są stanowią jedne z wiodących rozwiązań na rynku. Pozwalają na separacje na poziomie od kilku mikrometrów w górę. Poziom separacji uzależniony jest od charakterystyki nadawy, czyli od ciężaru właściwego części stałych, ich zagęszczenia, lepkości, kształtu ziaren i wielu innych czynników.

Marka FLSmidth Krebs zajmuje się dostarczaniem najwyższej jakości hydrocyklonów, podzielonych w zależności od zakresu wymiarów, rodzajów i konfiguracji hydrocyklonów. Produkowane są w zakresie od 13 mm do 2300 mm. Aby sprostać różnorodnym aplikacjom wykorzystuje się różne rodzaje korpusów i wykładzin wewnętrznych. W praktyce, wykorzystywane są setki różnych wariacji korpusów i materiałów, w zależności od danej aplikacji.

Hydrocyklon gMAX – alternatywa na rynku

FlSmidth Krebs między innymi produkuje nowatorskie hydrocyklony typu gMAX. Ich konstrukcja różni się od standardowych wersji. Zmianie uległa przede wszystkim geometria wlotu, kształt stożków i wykładziny wewnętrznej. Rezultatem tego jest uzyskanie większej wydajności jednostkowej i dłuższej żywotność urządzenia, a także niższe koszty obsługi. Dzięki zastosowaniu nowoczesnej geometrii ewolwentowego wlotu nadawy, możliwym było zminimalizowanie turbulencji strugi materiału wewnątrz hydrocyklonu, dzięki czemu, znacznie, zmniejszono zużycie ścierne części wlotowej i cylindrycznej. Jednocześnie, specjalnie dobrana geometria stożków pozwala na ostrzejszą separację, nawet dla mniejszych ziarn podziałowych. Z tego powodu stosuje się mniejszą liczbę cyklonów w baterii dla danej wydajności.

Hydrocyklon gMAX to zupełnie nowa generacji cyklonów. Posiada innowacyjną konstrukcję, począwszy od wlotowej, aż do tuleję przelewu. Pozwala to na uzyskanie ostrzejszej separacji dla drobniejszych wymiarów ziaren i lepszej separacji cząsteczek przy większej średnicy i wydajności hydrocyklonu.

Hydrocyklon gMAX to:

  1. Zastosowanie mniejszej ilości cyklonów w baterii, która zapewnia optymalne działanie
  2. Bardzo dobrą klasyfikację przy danym ziarnie podziałowym, nawet dla dużo większego zagęszczenia ciał stałych nadawy
  3. Korzyści z zastosowania gMAX, szczególnie widać w przeróbce minerałów (min. ruda żelaza, fosforany, układy mielenia rudy miedzi i klasyfikacje węgla)
  4. gMAX wymaga niższych ciśnień zasilania, przedłuża się żywotność hydrocyklonu, pompy zasilającej, a także zmniejsza zużycie energii
  5. Możliwość pracy na istniejący już instalacjach

Hydrocyklony znajdują swoje zastosowanie w górnictwie ( kruszywa, węgiel, hydrotransport, rudy metali , tlenek aluminium) i w przemyśle min. recyklingu tworzyw sztucznych, oczyszczalniach ścieków komunalnych  i oczyszczaniu wody z myjek.

Jeśli interesuje Cię działanie hydrocyklonu lub chcesz wykorzystać go do swoich przedsięwzięć to zapraszamy do kontaktu za pomocą formularza kontaktowego, lub drogą telefoniczną. Chętnie podzielimy się wiedzą i doradzimy w kwestii użytkowania.
