Prasy filtracyjne

Prasy filtracyjne ANDRITZ, oprócz stosowania najnowszych rozwiązań technicznych, oferują także doświadczenie gromadzone od ponad 150 lat z zastosowań w przemyśle. W chwili obecnej produkowane są dwa typoszeregi pras filtracyjnych oparte na rozwiązaniach stosowanych przez Rittershaus & Blecher Filtration (R&B Filtration) oraz NETZSCH Filtration Technology. Są to sprawdzone w ponad 10 000 przypadkach konstrukcje, praktycznie we wszystkich branżach przemysłu, w tym głównie w przemyśle ciężkim. Ciśnienie filtracji wynosi nawet do 60 bar, a płyty dostępne są w wymiarach do 2450x2450 mm.

Bardzo ciekawym rozwiązaniem jest także budowa modułowa, która umożliwia zwiększenie wydajności zabudowanych już pras lub wyposażenie ich w akcesoria dodatkowe, jak np. układ przemywania czy czyszczenia tkanin. Możliwe jest takie doposażenie pras wymagających obsługi, aby w efekcie otrzymać urządzenie pracujące w pełni automatycznie.

Prasy filtracyjne R&B Filtration (obecnie ANDRITZ) zostały jako pierwsze w świecie zastosowane przy odwadnianiu odpadów powęglowych w latach 60-tych w Niemczech. Od tego czasu konstrukcja pras jest cały czas doskonalona. Są to wypróbowane urządzenia o bardzo trwałej konstrukcji i dużej wydajności.  Zdecydowana większość pras pracuje do chwili obecnej, co świadczy o ich wyjątkowej długowieczności i solidności wykonania.

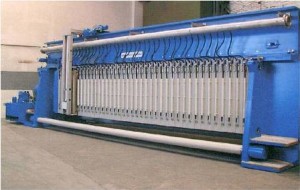

Zakres oferty obejmuje prasy filtracyjne: płytowe, ramowe, komorowe oraz membranowe w zakresie wymiarów 250x250 do 2450x2450 i powierzchni filtracji od 1 m2 do 2000m2 przy ciśnieniu filtracji do 60 bar.

Produkowane są prasy filtracyjne z:

Niezbędnym wyposażeniem pras filtracyjnych jest układ napełniania i nabijania. W chwili obecnej, polecamy sprawdzony system złożony ze szlamowych pomp wirowych typu KREBS millMAX 6x4-21HH. W zależności od ciśnienia filtracji stosujemy odpowiednio skonfigurowany system pomp zasilających. Dla ciśnień do ok. 9 bar proponujemy układ jednostopniowy, natomiast dla ciśnień do 15 bar musi to być już układ napełniania składający się z dwóch stopni pomp połączonych szeregowo. Firma FLS KREBS może poszczycić się znakomitymi wynikami przy zastosowaniu pomp do zasilania pras filtracyjnych.

Konstrukcje specjalne pras filtracyjnych
Produkowane do pracy przy ciśnieniach do 60 bar.
Wszystkie konstrukcje mogą być dostarczone z automatycznym urządzeniem do mycia tkanin oraz szerokim zakresem konfiguracji płyt filtracyjnych

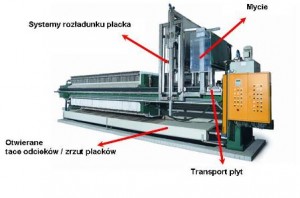

System modułowy

Ze względu na różnorodne wymagania stawiane przez przemys, ANDRITZ produkuje prasy filtracyjne w systemie modułowym. Oprócz standardowej konstrukcji, istnieje możliwość zastosowania wielu modułów, również wykonanych ze stali nierdzewnej. Dlatego różnorodne konstrukcje pras są dostosowywane do indywidualnych wymagań użytkownika i aplikacji.

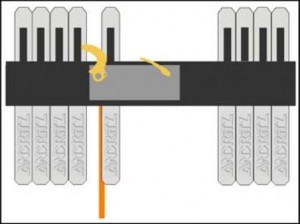

Systemy przesuwu płyt

Dla konstrukcji z belkami bocznymi:

  • Automatyczny przesuw płyt filtracyjnych (zrzut placka)
  • Zmienna prędkość przesuwu
  • Wstrzymanie przesuwu płyt dla przyklejających się placków filtracyjnych
  • Napęd jest chroniony od kontaktu z materiałem

Dla konstrukcji z belką górną:

  • Automatyczny przesuw płyt filtracyjnych (zrzut placka)
  • Każda płyta osobno
  • Napęd jest chroniony od kontaktu z materiałem

Systemy zrzutu placka filtracyjnego:
W odpowiedzi na ciągle rosnące wymagania klientów oferta produktów jest stale poszerzana i udoskonalana. W rezultacie oferujemy różnorodne systemy rozładunku placka – dopasowane do danej aplikacji – dla obu wersji konstrukcyjnych: z belkami bocznymi i z belką górną. Nawet już istniejące, inne
konstrukcje pras filtracyjnych, pod pewnymi warunkami, mogą być wyposażone w oferowane układy.

Dla konstrukcji z belkami bocznymi

  • W pełni automatyczny zrzut placka filtracyjnego dla lekko przeklejonych placków filtracyjnych
  • Optyczny monitoring zrzutu placka
  • W pełni automatyczny zrzut placka filtracyjnego dla mocno przeklejonych placków filtracyjnych
  • Optyczny monitoring zrzutu placka

Dla konstrukcji z belką górną

  • W pełni automatyczny zrzut placka filtracyjnego dla lekko przeklejonych placków filtracyjnych
  • Regulowana częstotliwość drgań zależności od podatności na odrywanie placka filtracyjnego od tkaniny.

Inne wyposażenie modułowe

W pełni automatyczna operacja mycia tkanin
Ciśnienie mycia do 100bar
Doskonałe doszczelnienie – brak rozbryzgów

Ochrona zabezpieczająca przez wykraplającą się wodą podczas cyklu filtracji
Ochrona zrzuconych placków filtracyjnych przez zamoczeniem podczas operacji mycia tkanin

Ochrona przed korozją

Często zdarza się, że krytycznymi miejscami, sprawiającymi najwięcej kłopotów przy doborze pras filtracyjnych, jest z jednej strony ochrona przed korozją, z drugiej strony oczekiwania długotrwałej, niezawodnej pracy oraz trwałości płyt filtracyjnych. Należy zagwarantować odporność nawet na najbardziej korozyjne, mechaniczne i cieplne środowiska pracy. Sprawdzona konstrukcja pras filtracyjnych ANDRITZ dla trudnych i agresywnych aplikacji została zaakceptowana przez rynki na całym świecie.

Andritz dostarcza optymalne rozwiązanie dla każdego środowiska korozyjnego:

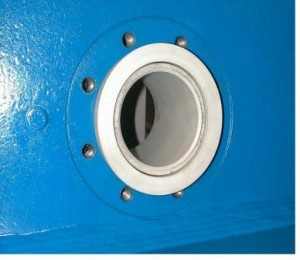

Osłony z polipropylenu n.p. do H2SO4

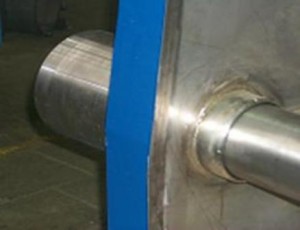

Osłony ze stali nierdzewnej dla przemysłu spożywczego n.p. zacier piwny

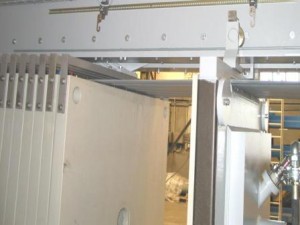

Pokrycie z gumy wszystkich zwilżanych części do szczególnie agresywnych aplikacji, np. rozcieńczony kwas odpadowyW prasach o konstrukcji z belką górną, specjalnie zaprojektowane systemy zawieszania płyt filtracyjnych (belki dystansowe i trawersy) oraz przykrycie pakietu płyt impregnowanym brezentem, ochraniają przed zanieczyszczeniami z zewnątrz mechanizm transportu płyt  oraz zapewniają czystość i niezakłóconą eksploatację pras.
